Что такое «КОМПЛЕКТ»?

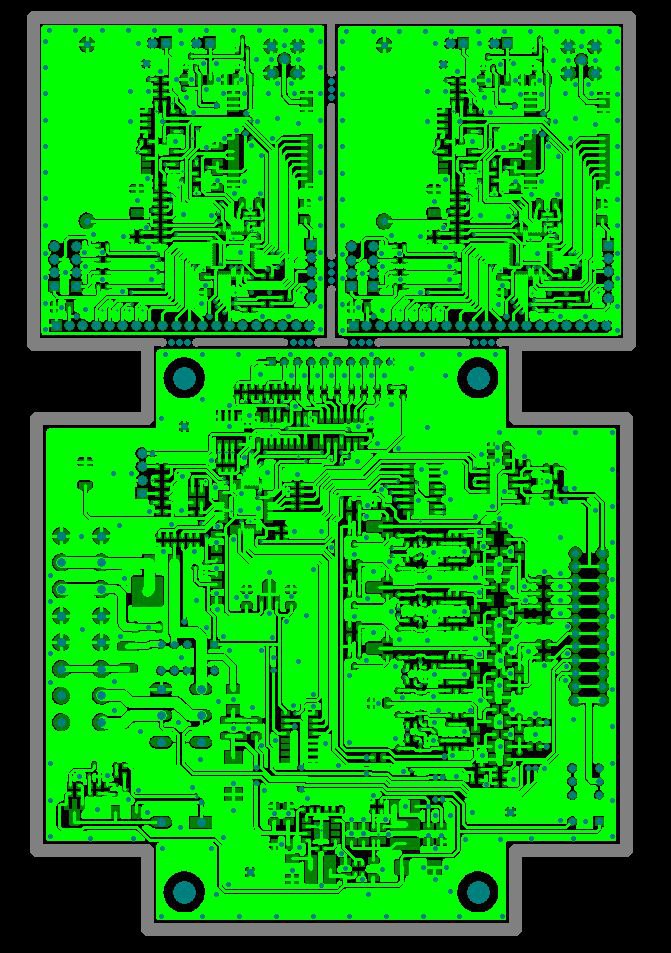

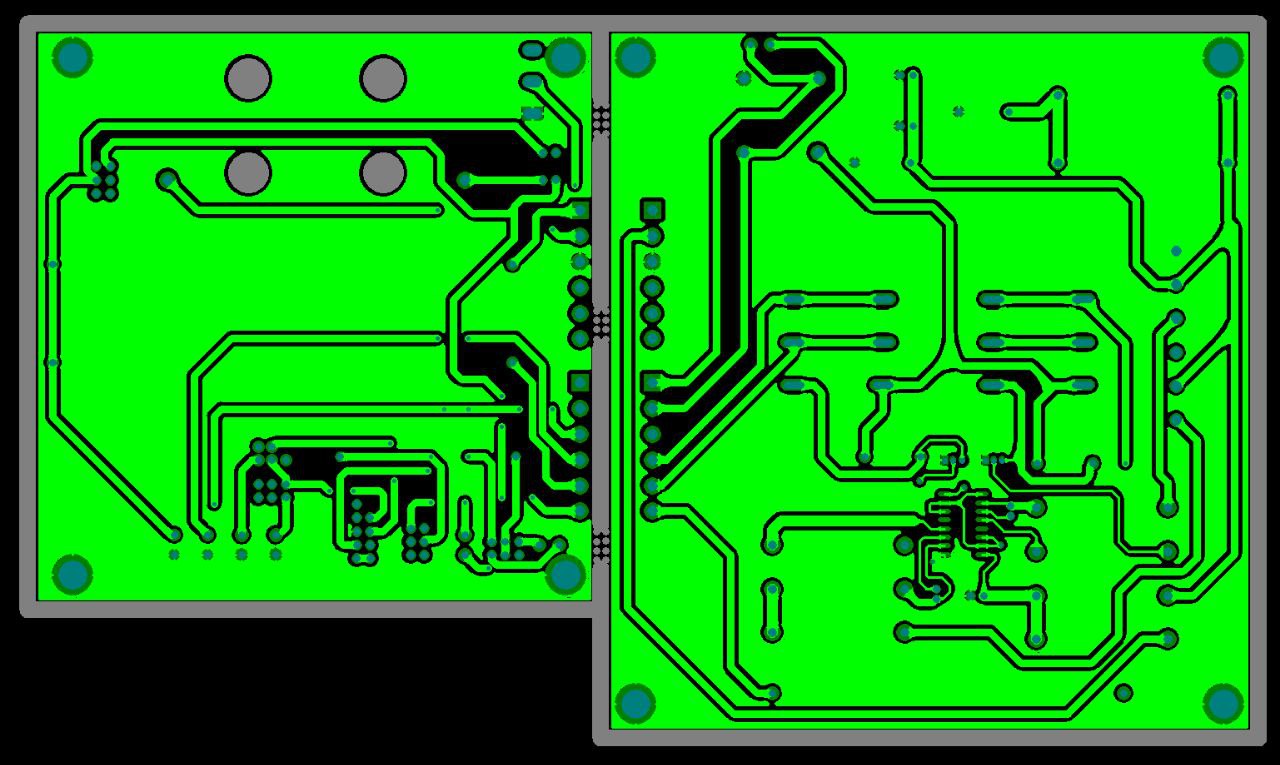

Объединение плат в одну заготовку называется панелизацией или мультиплицированием. Иногда заказчики объединяют несколько разных печатных плат в одну панель - комплект. На это имеется несколько причин:

1. Экономия. Заказать одну групповую заготовку из разных плат будет дешевле, чем заказывать каждую плату отдельно.
2. Заказчик сразу получает готовый набор плат для своего изделия. Одно изделие включает в себя несколько плат.

Основные трудности при изготовлении комплекта печатных плат

1. Время обработки файла комплекта, как правило, в несколько раз превышает время обработки единичного файла.
2. Время и стоимость механической обработки комплекта также значительно выше обработки единичных плат
3. Брак любой из плат в комплекте приводит к отбраковке всего комплекта.
4. Высокий риск неравномерности распределение меди. Платы могут быть с разной площадью меди на слоях. Например, одна из плат может быть практически вся залита полигоном, в то время как соседняя плата может включать в себя лишь несколько небольших проводников. Неравномерное распределение вызывает неравномерное протекание тока, в результате чего на одних участках покрытие толще, а на других — тоньше. Читайте подробнее о балансировке меди печатных плат в нашей статье.

Основные требования к комплектам печатных плат

1. Расположение плат в панели должно быть таким:
   - При обработке контура фрезерованием платы в панели необходимо размещать с зазором 2.3 мм или 2.0 мм. При фигурных платах нередко требуются технологические поля для удержания плат в одном блоке.
   - При обработке контура скрайбированием (v-cut) учесть, что на продолжении линии скрайбирования не должно быть пересечений с платами данной панели.
2. Толщина, тип материала, толщина фольги, цвет маски и маркировки, а также тип финишного покрытия должны быть одинаковые для всех плат в комплекте.
3. Площадь меди на платах может различаться не более, чем в 2 раза.
4. Максимальное количество плат в одной комплектной панели должно быть не больше 5 шт. *
5. Максимальный размер комплекта - 163×202 мм. *
   Чем меньше размер панели, тем меньше влияние неравномерного роста меди на технологической заготовке, а значит, выше вероятность получить качественное изделие.

*При нестандартных типах материалов, таких как ФАФ-4Д и Rogers, возможны исключения, уточните перед заказом.
